Evisys – Vyrážení a zarážení nýtů

O firmě:

Hettich je kompetentní a spolehlivý partner pro průmysl, obchod a řemesla, pro architekty, konstruktéry a prodejce kování. V úzké spolupráci se zákazníky analyzuje jejich specifické potřeby a plní je individuálně a cíleně. Májí přehled o aktuálních trendech na trhu. Výsledkem jsou směrodatná řešení kování, která inspirují uživatele nábytku po celém světě.

Konstrukce:

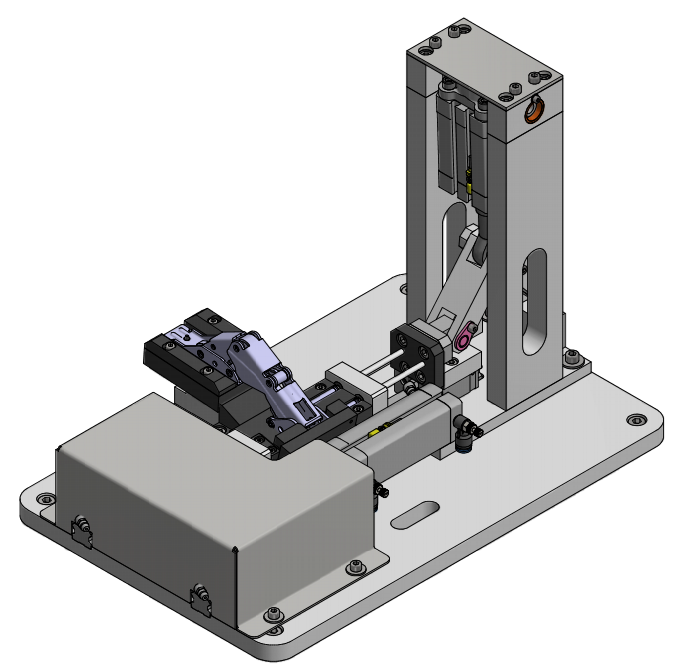

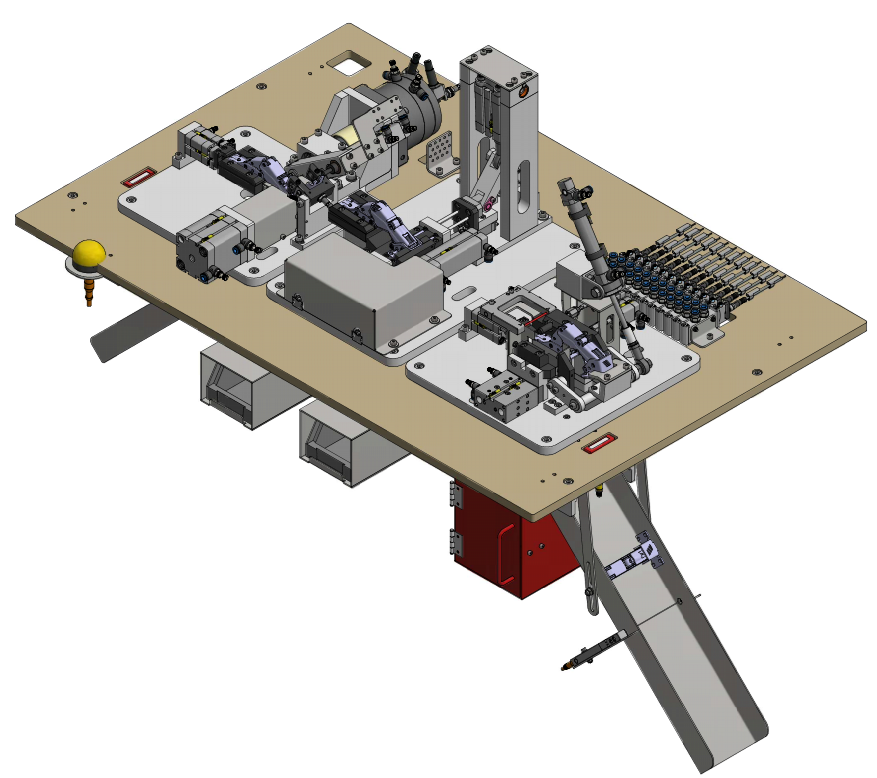

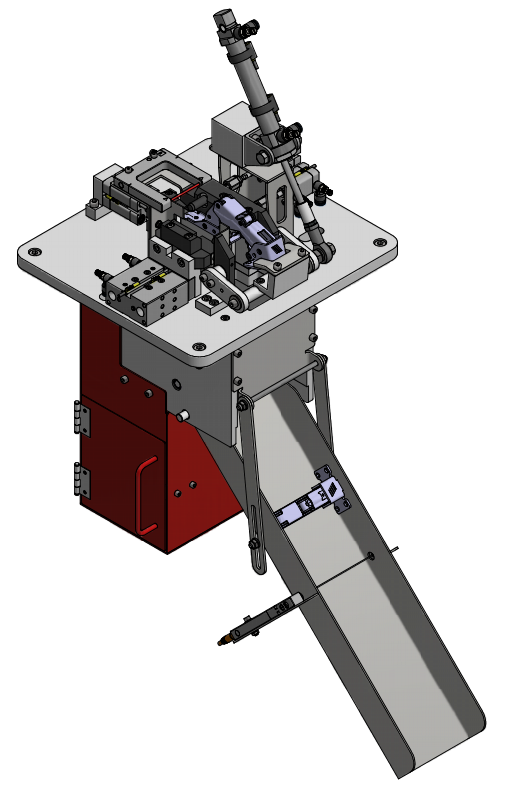

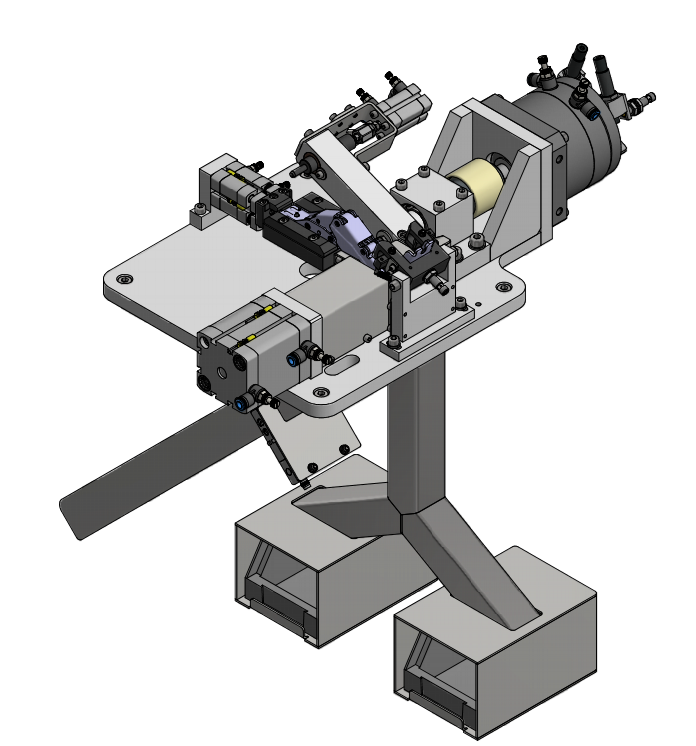

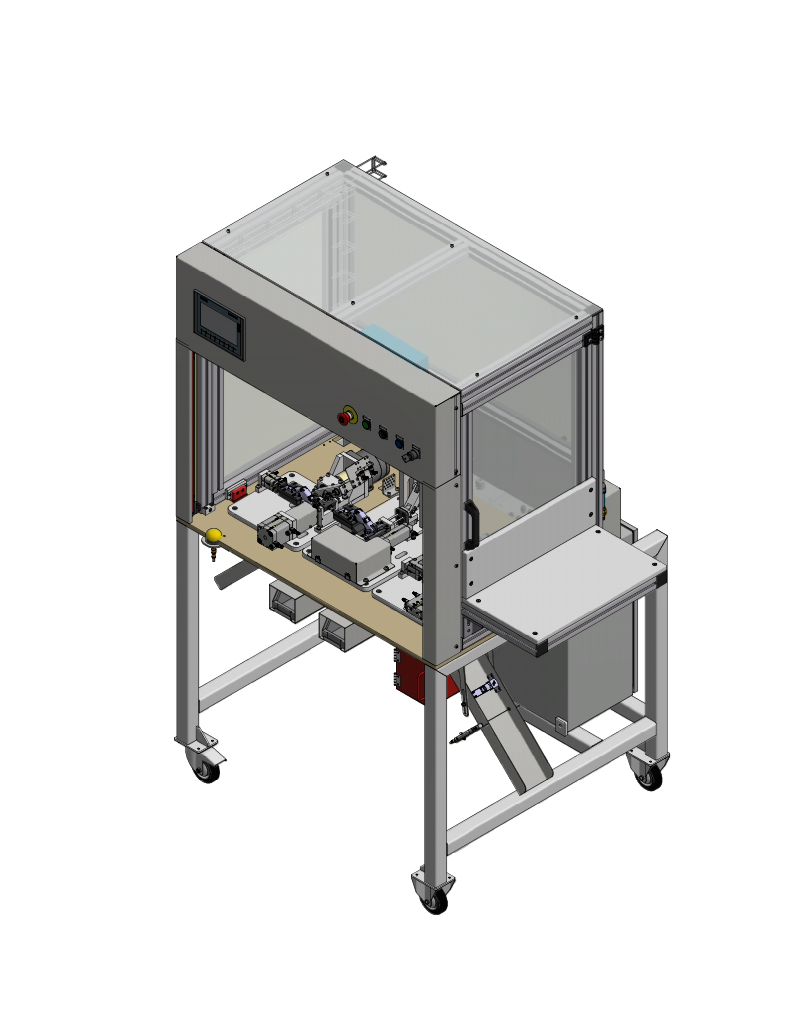

Zařízení slouží k vyražení nýtů, změně koncovky pantu a ke kontrole zavírání pantu. Každá z těchto operací se provádí na jednom ze tří lůžek na pracovní desce. Základem zařízení je svařovaný rám na kolečkách. V zadní části svařovaného rámu je rozvaděč. Na svařovaném rámu je přidělána hliníková pracovní deska se třemi lůžku. Celá pracovní deska je zakrytována hliníkovým rámem s čirým polykarbonátem. Přední strana rámu je otevřená a chrání ji bezpečnostní světelná závora. Nad závorami je display a tlačítka ovládání. První lůžko slouží k otevření pantu se starou koncovkou a vyražení nýtů do jednotlivých krabiček. Druhé lůžko slouží k nasazení pantu na novou koncovku a naražení nýtů zpět do pantu. Ve třetím lůžku je zkontrolována funkčnost zavírání pantu, znovuotevření a propad do OK / NOK boxu dle vyhodnocení.
