Třídění dílů – šnek

O firmě:

Hettich je kompetentní a spolehlivý partner pro průmysl, obchod a řemesla, pro architekty, konstruktéry a prodejce kování. V úzké spolupráci se zákazníky analyzuje jejich specifické potřeby a plní je individuálně a cíleně. Májí přehled o aktuálních trendech na trhu. Výsledkem jsou směrodatná řešení kování, která inspirují uživatele nábytku po celém světě.

Konstrukce:

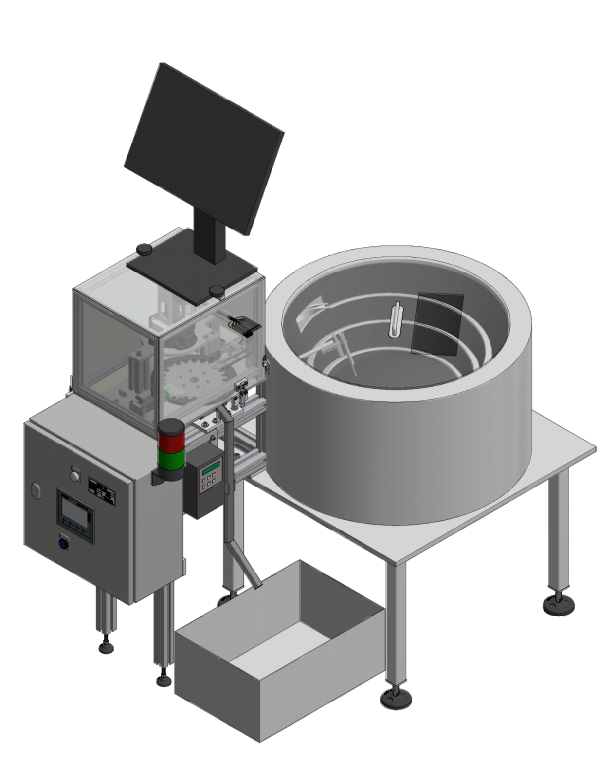

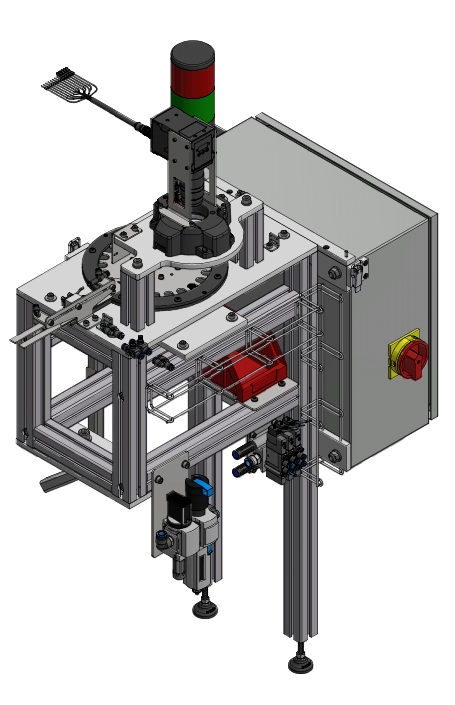

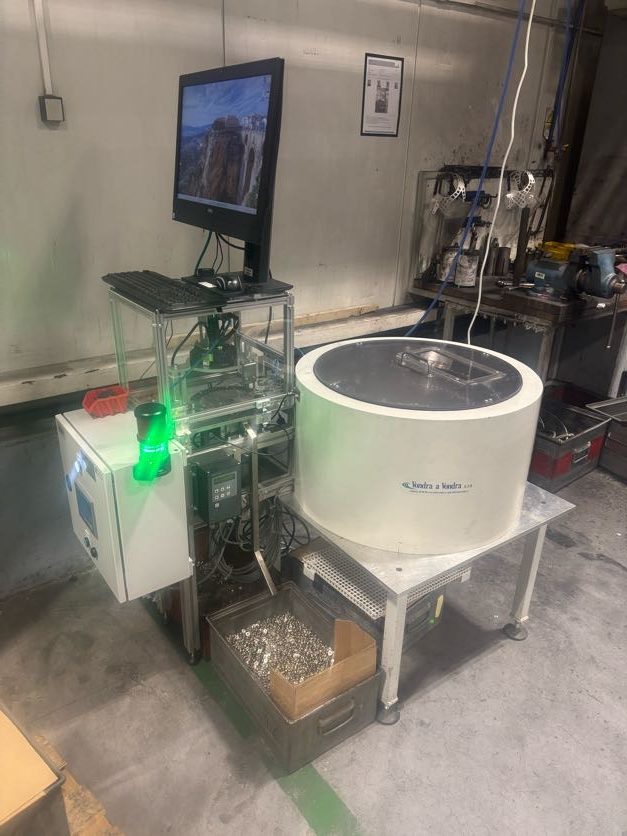

Zařízení slouží ke kontrole šneku BN10404. K rámu vibračního podavače je přišroubovaný rám z hliníkových profilů. Na hliníkovém rámu je z boku přišroubovaný rozvaděč s ovládacím panelem, světelným signalizátorem a houkačkou. V rámu je umístěn pneumatický otočný stůl. Na rámu je přišroubována hliníková deska s vedením pro šneky a diskem se 24 pozicemi. Na první pozici šnek přijede z podávací lišty z vibračního podavače. Postupným otáčením stolu proti směru hodinových ručiček se šnek dostane na sedmou kontrolní pozici, kde ho kamera vyfotí a vyhodnotí, zda je OK/NOK. Na třinácté pozici je propad NOK kusů, který se otevírá pomocí pneumatického válce. Na devatenácté pozici je propad všech OK dílů.
